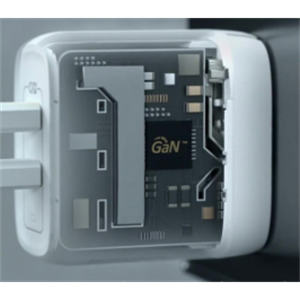

氮化镓功率芯片方案（GaN）

产品简介：

                                        氮化镓(GaN)功率芯片，将多种电力电子器件整合到一个氮化镓芯片上，能有效提高产品充电速度、效率、可靠性和成本效益。在很多案例中，氮化镓功率芯片，能令先进的电源转换拓扑结构，从学术概念和理论达到行业标准，成为落地量产设计的催化剂。
应用领域：

                                        移动设备、消费类电子产品、可再生能源/太阳能、电动汽车/电动交通工具等。

产品信息：

· 多种电力电子器件的整合；能有效提高产品充电速度、效率、可靠性和成本效益；

· 是提高整个系统性能的关键，是创造出接近“理想开关”的电路构件；

· 具备适用性极强的功率范围和功能，能覆盖移动快速充电器，数据中心、消费市场、可再生能源和电动车/电动交通工具等市场；

· 可以使充电器的充电速度提高 3 倍，但体积和重量只有传统硅器件充电器的一半。或者在不增加体积或重量的情况下，提高充电器 3 倍的充电功率；

· 无论是“全桥”还是“半桥”电路设计，纳微 GaNFast 氮化镓功率芯片都能够支持；

· 包含关键的驱动、逻辑、保护和电源功能，消除了传统半桥解决方案中相关的能量损失、成本过高和设计复杂的问题。

产品优势：

它具有极高的易用性、优秀的性能表现、极为可靠的制式等。
